1.花輪的安裝

安裝花輪時，必須將模架置于上升位置，卸下花輪模架左蓋板,裝上花輪，將模架左蓋板裝上并將螺絲鎖緊。降下花輪架使花輪同模具接觸，通過調節偏心輪，使花輪工作面同模具工作面平行。

2.花輪調整方法：

1)可用A4紙放在壓輪與花輪中（如下圖）,壓力調到1.5KG,花輪氣缸調整螺帽向上旋開,不限位,再將上、下模速度鈕調到刻度2位置，將輸出功率調到4位置,按下壓輪開關,再踏下花輪踏板,后踏腳踏板,待花輪至少完走一圈,再松開,另踩花輪踏板,讓花輪上升,同時按下壓輪開關,讓壓輪上升,取出白紙,查看壓紋是否平衡。

2)壓紋不平衡時,先松開模架左蓋板上的偏心輪鎖緊螺絲, 再旋轉偏心輪(順時針,花輪向上運動;逆時針則反之),鎖緊偏心輪,反復上述動作,直至平衡為止。

3）用A4紙調整花輪水平后,請同時將花輪氣缸調整螺帽下旋限位,使其花輪與鋼模剛好接觸。(防止花輪下滑與鋼模碰撞磨損)

4) 根據縫合或滾花材料的厚薄程度，調整花輪壓力。較厚的材料壓力調大些，反之調小些。

5) 根據需熔斷的材料不同，厚薄不同，以及花輪的花紋復雜程度，綜合調整以下三方面，以達到理想熔斷效果：（1）花輪線速度；（2）花輪壓力；（3）超聲功率大小。

注意：

Δ花輪速度較低時，加工材料接受超聲波能量時間較長，花輪與鋼模接觸時間也較長，比較容易熔斷。

Δ花輪壓力較大時，加工材料接受超聲波能量較大，比較容易熔斷。（同時花輪對模具的磨損也加大）

6) 花輪檢查：

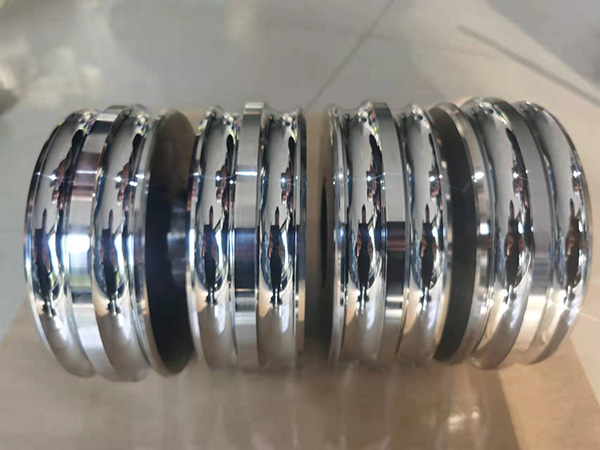

花輪的花紋必須保持銳利狀態，硬度HRC60～61°。磨損、銹蝕的花輪不得使用，以免影響產品質量，或由于花輪壓力增大會導致鋼模磨損加快。

7) 花輪壓力的控制：

Δ花紋復雜，壓力可加大一些。

Δ花紋欠銳利，壓力可加大一些。

Δ鋼模的音波振幅較小，壓力可加大一些。

化纖含量較高的材料（如NYLON），壓力可減小些，反之如TC布，壓力可加大一些。

Δ厚的材料，壓力可加大一些。

Δ在相同質量，相同加工速度前提下，花輪壓力越小越好。（壓力小，鋼模和花輪的磨損就小，設備壽命長）
